V rastúcej oblasti elektrických vozidiel vzrástol dopyt po vysokovýkonných batériách pre elektrické bicykle (E-bike) kvôli potrebe dlhšieho dojazdu, lepšej bezpečnosti a vyššej účinnosti. Lítium-iónová (Li-ion) batéria je jednou z najdôležitejších súčastí každého e-bicykla. Ako špičkový výrobcabatérie elektrických bicyklov v Číne, tento článok sa ponorí do základného výrobného procesu a konštrukčných úvah pri zostavovaní spoľahlivých, vysokovýkonných lítium-iónových batérií pre elektrické bicykle.
Pochopenie základov lítium-iónových batérií pre elektrobicykle
Lítium-iónové batérie sú hnacou silou elektrických bicyklov, ponúkajú vysokú hustotu energie, dlhú životnosť a relatívne nízku hmotnosť v porovnaní s tradičnými olovenými batériami. Tieto balíčky sa zvyčajne skladajú z niekoľkých lítiových článkov usporiadaných v sérii alebo paralelne, ktoré poskytujú potrebné napätie a kapacitu pre motor bicykla, aby fungoval efektívne.
Dizajn batérie musí zabezpečiť kompatibilitu s napájacím systémom E-biku, maximalizovať krútiaci moment, zrýchlenie a dojazd. Fosforečnan lítno-železitý (LiFePO4) a oxid lítno-nikel-mangán-kobaltnatý (NMC) sú najbežnejšie chemické látky používané v batériách pre elektrické bicykle, pričom každá z nich ponúka špecifické výhody z hľadiska stability, životnosti a hustoty energie.

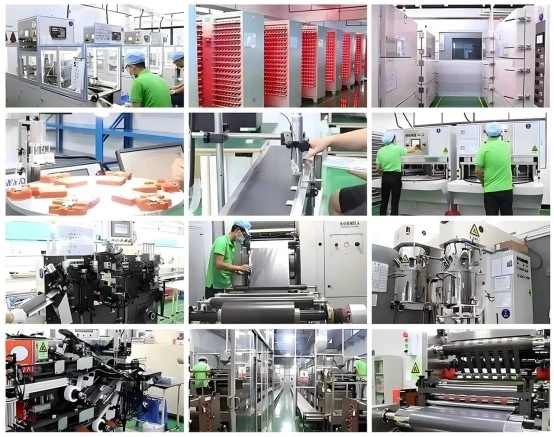

Proces výroby lítium-iónových batérií pre elektrobicykle
Proces výroby lítium-iónovej batérie pre E-bicykle je zložitý a zahŕňa niekoľko kľúčových fáz na zabezpečenie výkonu aj bezpečnosti.
Krok 1: Výber suroviny a príprava buniek
Výrobný proces začína starostlivým výberom batériových článkov. Lítium-iónové batérie pre elektrické bicykle zvyčajne používajú valcové články (ako 18650 alebo 21700), prizmatické alebo vreckové články, pričom každý je vybraný na základe požadovanej aplikácie. Výrobcovia odoberajú články od renomovaných dodávateľov, aby zabezpečili kvalitu a konzistentnosť. Články sa potom triedia na základe kľúčových charakteristík, ako je napätie a vnútorný odpor, aby sa zabezpečila jednotnosť a dlhotrvajúci výkon.
Krok 2: Montáž článku batérie

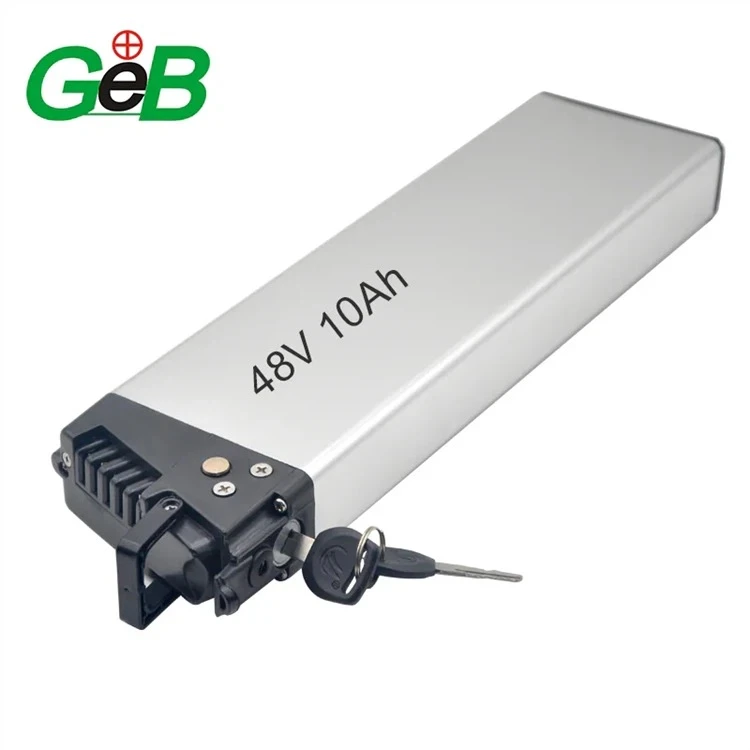

Akonáhle sú bunky pripravené, začne proces montáže. To zahŕňa zapojenie článkov do série alebo paralelne, v závislosti od požadovaného napätia a kapacity systému E-bike. Napríklad typická 48V batéria pre elektrobicykle môže používať 13-14 článkov v sérii (3,7 V každý), zatiaľ čo väčšie batérie pre vysokovýkonné elektrobicykle môžu vyžadovať ďalšie články.
Články sú usporiadané do ochranného krytu, často vyrobeného z odolného ABS plastu, ktorý ponúka odolnosť proti nárazu a ochranu proti korózii. Toto puzdro je navrhnuté tak, aby chránilo batériu pred vonkajšími vplyvmi, ako je voda, prach a extrémne teploty.
Krok 3: Integrácia systému správy batérií (BMS)
Rozhodujúcim komponentom batérie je Battery Management System (BMS). BMS monitoruje stav batérie reguláciou cyklov nabíjania a vybíjania, čím chráni články pred prebitím, nadmerným vybitím a skratom. BMS tiež zaisťuje celkovú bezpečnosť batérie udržiavaním tepelnej regulácie a rovnováhy napätia medzi článkami.
V špičkových systémoch E-bike sú pokročilé inteligentné riešenia BMS s komunikačnými protokolmi CANBUS alebo UART integrované na monitorovanie výkonu v reálnom čase a umožňujúce diagnostiku a optimalizáciu počas používania.
Krok 4: Izolácia a bezpečnostné prvky
Batéria musí byť riadne izolovaná, aby sa predišlo skratom a zabezpečila bezpečnosť počas prevádzky. Tepelne izolačné materiály sú pridané na ochranu pred vznikom tepla, zatiaľ čo vysokokvalitná kabeláž a konektory sú použité na zaistenie bezpečného spojenia medzi článkami a motorom.
Dizajn balenia zahŕňa aj vnútorné bezpečnostné prvky, ako sú poistky a tlakové poistné ventily, ktoré chránia pred rizikami, ako je tepelný únik alebo vonkajšie fyzické poškodenie.
Úvahy o dizajne súpravy batérií pre e-bike
Pri navrhovaní lítium-iónovej batérie pre E-bicykle je potrebné zvážiť niekoľko kľúčových faktorov:
Požiadavky na napätie a kapacitu: Prvým krokom v procese návrhu je pochopenie požiadaviek na napätie a kapacitu konkrétneho modelu E-biku. Napríklad 48V batéria zvyčajne poskytuje potrebnú energiu pre výkonnejšie E-bicykle. Kapacita, meraná v ampérhodinách (Ah), určuje, ako ďaleko môže E-bike prejsť na jedno nabitie, čo je rozhodujúce pre dochádzajúcich aj rekreačných jazdcov.
Forma batérie: Batérie E-bike sa dodávajú v rôznych formách, ako sú valcové, prizmatické alebo vreckové články. Každý tvarový faktor má jedinečné výhody. Cylindrické články sú odolné a nákladovo efektívne, zatiaľ čo prizmatické články sú priestorovo efektívnejšie a vačkové články sú ľahké a flexibilné, ideálne pre kompaktné alebo vlastné konštrukcie. Faktor tvaru priamo ovplyvňuje celkový dizajn batérie vrátane jej veľkosti, tvaru a výkonu.
Riadenie teploty: Lítium-iónové batérie sú citlivé na kolísanie teploty a extrémne teplo alebo chlad môže výrazne ovplyvniť ich výkon a životnosť. Konštrukcia batériovej jednotky musí zahŕňať efektívne riešenia tepelného manažmentu na udržanie optimálnej prevádzkovej teploty, najmä v oblastiach, kde prevládajú extrémne poveternostné podmienky. Na riadenie odvodu tepla sa často používajú chladiace dosky alebo tepelné podložky.
Trvanlivosť a ochrana: Vonkajšie puzdro batérie musí byť odolné a odolné voči nárazom, vibráciám a environmentálnym faktorom, ako je voda a prach. Mnoho výrobcov si vyberá ABS plast pre jeho rovnováhu medzi odolnosťou, cenou a jednoduchosťou výroby. Okrem toho sú integrované ochranné obvody a poistky, ktoré zabraňujú nadprúdu, prebitiu a skratom, čím sa zvyšuje celková bezpečnosť batérie E-bicykla.
Kontrola kvality a testovanie
Zabezpečenie kvality a bezpečnosti lítium-iónových batérií pre E-bicykle je kľúčové. V každej fáze výrobného procesu sa implementujú prísne opatrenia na kontrolu kvality. Patrí medzi ne testovanie napätia a odporu jednotlivých článkov, zabezpečenie jednotnosti pri montáži a overenie správneho fungovania systému správy batérií (BMS).
Záverečné testovanie zahŕňa vyhodnotenie výkonu batérie za rôznych podmienok, vrátane cyklov nabíjania a vybíjania, tepelných testov a testovania kapacity. Cieľom je zabezpečiť, aby batéria spĺňala najvyššie štandardy výkonu, spoľahlivosti a bezpečnosti.
Trendy vo výrobe batérií pre E-bike
Odvetvie batérií pre elektrické bicykle pokračuje v inováciách s pokrokmi zameranými na zlepšenie hustoty energie, zníženie hmotnosti a zvýšenie bezpečnosti. Výrobcovia skúmajú nové chemické vlastnosti batérií, ako je fosforečnan lítno-železitý (LiFePO4), ktorý ponúka vynikajúcu tepelnú stabilitu a dlhšiu životnosť. Výrobcovia navyše prijímajú udržateľné postupy vrátane recyklácie batérií a energeticky účinných výrobných techník, aby znížili svoj vplyv na životné prostredie.
Ďalším kľúčovým trendom je vývoj rýchlonabíjacích technológií, ktoré výrazne skracujú čas potrebný na dobitie batérie E-biku. Keďže dopyt po elektrických bicykloch rastie, tieto inovácie budú hrať kľúčovú úlohu pri zlepšovaní celkového zážitku z elektrobicykla.
Záver
Lítium-iónová batéria je kritickou súčasťou každého E-bicykla a jej dizajn a výrobný proces sú nevyhnutné pre poskytovanie vysokovýkonného, spoľahlivého a bezpečného produktu. Pochopením kľúčových krokov pri výrobe batérií pre elektrické bicykle – od triedenia a montáže článkov až po integráciu pokročilých systémov správy batérií – môžu výrobcovia vyrábať batérie, ktoré poháňajú ďalšiu generáciu elektrických bicyklov. S neustálym pokrokom v technológii batérií vyzerá budúcnosť E-bicyklov jasnejšie než kedykoľvek predtým.
