V súčasnej dobe, keď sa kladie silný dôraz na zelenú dopravu a trvalo udržateľný rozvoj, sa elektrické bicykle stali nevyhnutnou súčasťou mestskej dopravy. Ako „srdce“ elektrických bicyklov sa balenie lítiovej batérie vo veľkej miere spolieha na „inteligentný manažér“, ktorý funguje ticho - systém správy batérií (BMS). Tento článok bude hlboko analyzovať kľúčovú úlohu BMS v elektrických bicykloch a odhalí, ako presne monitoruje, inteligentne chráni a optimalizuje výkon, aby sa zabezpečila naša bezpečnosť jazdy a dlhá -E - bicykel batéria.
Čo je to BMS: mozog e - bicykel batérie
Systém správy batérií (BMS) je elektronická riadiaca jednotka navrhnutá na dohľad nad nabíjateľnými batériami. Pre bicykle E - hrá kritickú úlohu, pretože balíčky sú zvyčajne zostavené z viacerých lítium - iónových buniek spojených v sérii a paralelnom.
Bez BMS sa môžu malé rozdiely medzi bunkami rýchlo sčítať, čo vedie k bezpečnostným rizikom a zníženému výkonu. So zavedeným BMS systém funguje ako mozog - Zhromažďovanie údajov, prijímanie rozhodnutí a konanie na ochranu celého balenia.
Základné funkcie a ako funguje BMS
1. Monitorovanie napätia a prúdu
Jedným z najzákladnejších, ale najdôležitejších úloh BMS je sledovať každú jednotlivú bunku:
- Monitorovanie napätia: Sleduje napätie každej bunky, aby sa zabránilo nadmernému nabíjaniu alebo nad prievaním -. Napríklad, nabíjanie sa zastaví, ak bunka dosiahne asi 4,25 V, a vypúšťanie sa zastaví, ak klesne blízko 2,7 V.
- Súčasné monitorovanie: Meria nabíjanie a vypúšťanie prúdu. Ak prúd presahuje bezpečnú úroveň, BMS odreže obvod, aby chránil balenia.
Táto funkcia zaisťuje E - bicyklové batérie netrpia trvalým poškodením z nebezpečných prevádzkových podmienok.
2. Manažment teploty a tepelná ochrana
Lítiové batérie sú citlivé na teplo a studené. Dobrý BMS obsahuje viacnásobné teplotné senzory, zvyčajne odpor NTC alebo PTC, umiestnené na kľúčových miestach v balení.
- Zabraňuje nabíjaniu vo veľmi chladných podmienkach (zvyčajne pod 0 stupňom).
- Obmedzuje alebo prestane nabíjať a vypúšťať, ak teploty presahujú bezpečné rozsahy, zvyčajne nad 55–60 stupňov.
- Tým, že sa BMS vyhýba tepelnému úteku, udržuje jazdca aj batériu v bezpečí.
3. Správa vyváženia batérie
Nie všetky bunky starnú rovnakou rýchlosťou. Ak jedna bunka zaostáva, môže obmedziť výkon celého balenia. Preto je vyváženie jednou z najdôležitejších úloh BMS.
Pasívne vyváženie
- Extra energia z vyššieho - napätia sa uvoľňuje ako teplo prostredníctvom odporov.
- Je to jednoduché a nízke - náklady, ale menej efektívne.
- Bežné v štandardných e - bicyklových batériách.
Aktívne vyváženie
- Energia sa prenáša z vyšších - napäťových buniek na dolné bunky pomocou obvodov ako DC - DC Prevodníky alebo kondenzátory.
- Efektívnejšie a udržiava balenie zdravšie dlhšie.
- Často sa vyskytujú vo vysokých bicykloch.
Vyváženie rozširuje životnosť batérie a zaisťuje konzistentný výkon.
4. Výpočet stavu a inteligentné hodnotenie
Moderné systémy BMS nemeria iba -, vypočítajú tiež kľúčové parametre:
- SOC (stav nabíjania): „Palivový rozchod“ batérie. Vypočítané pomocou metód ako Coulomb Counting, Open - Kontroly napätia obvodu a pokročilé filtre, ako sú algoritmy Kalman.
- SOH (zdravotný stav): Ukazuje, koľko kapacity a výkonu, ktorú batéria v priebehu času stratila. Akonáhle SOH klesne pod asi 80%, zvyčajne sa odporúča výmena.
- SOP (stav energie): Hovorí, koľko energie môže batéria bezpečne dodať v danom okamihu, na základe teploty, SOC a stavu buniek.
Tieto výpočty pomáhajú BMS robiť inteligentnejšie rozhodnutia a poskytnúť jazdcovi spoľahlivé informácie.
5. Mechanizmy vykonávania a ochrany riadenia
Keď BMS zistí nebezpečenstvo, podnikne okamžité kroky:
- Rezy nabíjania, keď sú bunky plné.
- Zastaví sa vypúšťanie, keď sú bunky príliš nízke.
- V prípade skratu alebo nadprúdu vypne obvod.
- Používa prepínače MOSFET na otvorenie alebo zatvorenie toku energie.
Táto sada ochranných vrstiev tvorí základ pre bezpečnosť batérie bicyklov E -.
6. Komunikácia a inteligentné pripojenie
Moderný BMS nie je iba uzavreté políčko -, hovorí aj s inými systémami:
- Can Communication Communication: spája BMS s ovládačom bicykla a niekedy s nabíjačkami.
- Bezdrôtová komunikácia: Moduly Bluetooth alebo 4G umožňujú používateľom monitorovať stav batérie prostredníctvom aplikácií alebo cloudových platforiem.
- Poruchové výstrahy: Ak sa niečo pokazí - ako prehriatie bunky - BMS pošle varovanie, aby sa problém mohol vyriešiť skôr, ako sa stane vážnym.
Pripojenie robí správu batérie priehľadnejšou a dáva jazdcom dôveru v ich E - výkon bicykla.
Hardvérová architektúra BMS vysvetlila
BMS nie je iba softvér; Je postavený na starostlivo skonštruovanom hardvérovom dizajne. Každý modul spolupracuje na monitorovaní a chránení bicyklovej batérie E-.
- Senzorová sieť: Toto je „nervový systém“ BMS. Meria napätie, prúd a teplotu naprieč balením. Vysoké - Presné senzory zabezpečujú, aby boli údaje spoľahlivé, dokonca aj za tvrdých jazdných podmienok.
- Hlavná riadiaca jednotka (MCU): Myslite na to ako na „mozog“. Spúšťa algoritmy, spracováva údaje senzorov a robí skutočné rozhodnutia o časových rozhodnutiach. Mnoho systémov používa nízke - Power Arm - čipy na vyváženie výkonu a efektívnosti.
- Vypínače a vyvážené obvody: Spínače MOSFET riadia prietok prúdu, v prípade potreby odrezávajú nabíjanie alebo vypúšťanie. Vyvažovacie obvody - Pasívne alebo aktívne - Udržujte všetky bunky zarovnané.
- Integrovaný dizajn a tepelná správa: Pretože priestor je tesný na bicykli E -, väčšina jednotiek BMS je kompaktná a úplne zapečatená. Zlúčeniny zalievania chránia pred vibráciami a vlhkosťou, zatiaľ čo tepelné vankúšiky a puzdrá pomáhajú zvládať teplo.
Táto hardvérová nadácia zaisťuje, že BMS môže poskytovať presné monitorovanie a spoľahlivú ochranu v reálnom - na svete.
Ako BMS ovplyvňuje E - výkonnosť bicyklov
Kvalita BMS má priamy vplyv na to, ako bicykel vykonáva každý deň.
- Zabezpečenie bezpečnosti: Zabraňuje nadmernému nabíjaniu, prehriatiu a tepelnému úteku, ktoré môžu spôsobiť požiare.
- Optimalizácia rozsahu: Presný výpočet SOC pomáha jazdcom využívať viac dostupnej kapacity. V mnohých prípadoch môže dobrý BMS zlepšiť použiteľný rozsah o 10–15%.
- Dlhšia výdrž batérie: Vyváženie buniek a riadenie napätia nabíjania/vypúšťania predlžuje životnosť cyklu, čím sa znižuje, ako často je potrebné vymeniť batériu.
- Lepší zážitok z nabíjania: Krivky inteligentných nabíjaní, kompatibilita s rýchlymi nabíjačkami a vyváženie buniek počas nabíjania znamenajú, že nabíjanie balenie efektívne a plne - už „nikdy nedosiahne 100%“ sťažnosti.
Stručne povedané, BMS nechráni batériu iba; Odomkne svoj plný potenciál.
Budúce trendy v E - Bike BMS
Technológia BMS rýchlo rozvíja, presadzovaná vyššími požiadavkami na výkon a prísnejšími bezpečnostnými normami.
- AI a veľké dáta: Algoritmy strojového učenia sa používajú na predpovedanie návykov používateľov a na prispôsobenie stratégií nabíjania a vybíjania pre maximálnu životnosť a efektívnosť.
- Cloud and IoT: Mnoho moderných jednotiek BMS sa môže pripojiť k aplikáciám alebo cloudovým platformám, čo umožňuje diaľkové monitorovanie, výstrahy porúch a nad - aktualizácie softvéru Air Software.
- Štandardizácia a bezpečnosť: Nové nariadenia vyžadujú silnejšiu ochranu ESD, lepšiu funkčnú bezpečnosť a vyššiu trvanlivosť. To poháňa inovácie v oblasti návrhu a testovania obvodov.
- Ďalej - gen batérie: Solid - State batérie a nové chemické spoločnosti môžu zmeniť spôsob, akým sú navrhnuté jednotky BMS. Namiesto silného zamerania na tepelné riziká môžu pridať nové monitorovacie parametre, ako je tlak.
Budúcnosť je inteligentnejšia a viac pripojená BMS, ktorá spája elektroniku, softvér a údaje.
Často
Čo sa stane, ak E - bicykel nemá žiadne BMS?
Bez BMS sa bunky môžu ľahko preplatiť alebo cez - vypúšťať. To môže spôsobiť trvalé poškodenie, zlý výkon alebo dokonca nebezpečné zlyhania.
Ako zistím, či je môj BMS poškodený?
Značky zahŕňajú batériu, ktorá sa úplne nabíja, náhle sa vypne alebo vykazuje nekonzistentný rozsah. Pokročilé jednotky BMS môžu tiež nahlásiť poruchové kódy.
Dá sa BMS vymeniť osobitne?
Áno, ale záleží to na dizajne. Niektoré balíčky používajú integrované dosky BMS, ktoré je možné vymeniť, zatiaľ čo iné vyžadujú výmenu batérie. Vždy zabezpečte kompatibilitu.
Ako si môžem vybrať ten správny BMS?
Vyhľadajte kompletné ochranné funkcie, spoľahlivé vyváženie (aktívne, ak je to možné), presné podávanie správ SOC a robustná ochrana pred prachom, vodou a vibráciami.
Záver a nákup sprievodcu
BMS je viac ako len bezpečnostné zariadenie - Je to základný systém, ktorý udržiava E - bicykel spoľahlivú, efektívnu a dlhú -. Spravuje rovnováhu medzi ochranou a výkonom a dáva jazdcom dôveru zakaždým, keď sa dostanú na bicykel.

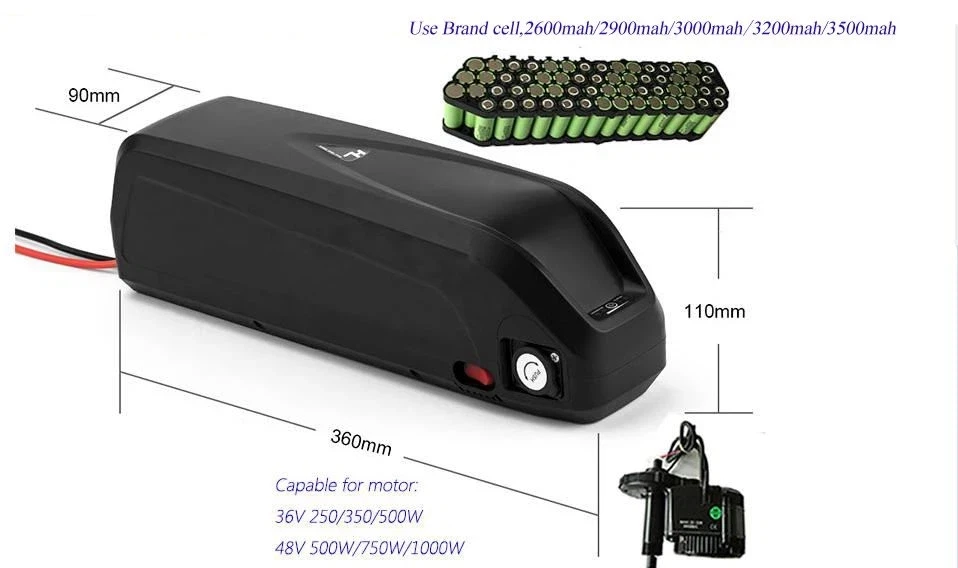

Pri výbere batérie venujte veľkú pozornosť:
- Či BMS pokrýva všetky ochrany kľúčov (nadmerné nabíjanie, nad - výtok, nadprúd, teplota).
- Typ vyrovnávacieho systému.
- Presnosť podávania správ SOC.
- Fyzická trvanlivosť dosky (tesnenie, hydroizolácia, odpor vibrácií).
