Pokiaľ ide o zapojenie 24V batérie do elektrického skútra, mnohým začiatočníkom sa môže zdať táto úloha zložitá a skľučujúca. Avšak v skutočnosti, keď pochopíte základné princípy a budete postupovať podľa správnych metód, proces nie je taký náročný, ako by sa mohlo zdať. 24V batériový systém, ako už názov napovedá, poskytuje 24 voltov energie, čo je štandardná konfigurácia pre mnoho ľahkých elektrických skútrov a malých elektrických vozidiel. Tieto batérie sú bežne buď lítiové alebo olovené, pričom obe sú schopné poskytnúť dostatok energie pre elektrické skútre, vďaka čomu sú ideálne na každodenné dochádzanie alebo víkendové jazdy.
Možno sa čudujete, prečo zvoliť 24V batériu pred možnosťou s vyšším napätím? Jednoducho povedané, 24V batéria vytvára rovnováhu medzi poskytovaním dostatočného výkonu pri zachovaní nízkej hmotnosti, čo je ideálne pre ľahké elektrické kolobežky. Nasledujúce časti sa budú podrobne zaoberať výberom správnej batérie, krokmi zapojenia a dôležitými úvahami, aby ste mohli úspešne dokončiť proces zapojenia batérie.
Potrebné materiály
Než začnete s elektroinštaláciou, je dôležité zabezpečiť, aby ste mali všetky potrebné nástroje a materiály. Nižšie je uvedený zoznam základných komponentov, ktoré budete potrebovať na pripojenie 24V batérie pre váš elektrický skúter:
- 24V batéria: Najdôležitejší komponent. Typicky nájdete dva typy batérií: lítiové a olovené. Lítiové batérie sa stávajú čoraz obľúbenejšími vďaka vyššej hustote energie a dlhšej životnosti, čo z nich robí preferovanú voľbu pre elektrické skútre.
- Battery Management System (BMS): BMS je „mozog“ batériového systému. Monitoruje stav batérie, zabraňuje prebíjaniu, nadmernému vybíjaniu a prehrievaniu a chráni batériu pred poškodením.
- Káble na pripojenie batérie: Výber správnych káblov je dôležitý. Káble musia zvládnuť maximálne prúdové zaťaženie batérie. Zvyčajne sa odporúčajú hrubšie drôty, aby sa zabránilo prehriatiu v dôsledku nadprúdu.
- Konektory: Používajú sa na pripojenie batérie k iným častiam elektrokolobežky, ako je ovládač a motor. Bežné konektory zahŕňajú XT60, Anderson Powerpole a ďalšie.
- Elektrická páska a izolačná páska: Používajú sa na zabezpečenie správnej izolácie všetkých spojovacích bodov, čím sa zabráni skratu alebo úrazu elektrickým prúdom.
- Poistky a komponenty prúdovej ochrany: Poistky poskytujú ochranu pred nadprúdom a zaisťujú bezpečnosť celého systému.
Keď máte všetky tieto materiály pripravené, môžete začať proces. Ďalším krokom bude pochopenie toho, ako správne pripojiť tieto komponenty.
Výber správnej špecifikácie batérie
Výber správnej batérie je kľúčom k zaisteniu výkonu a bezpečnosti vašej elektrickej kolobežky. Pri výbere 24V batérie je potrebné zvážiť niekoľko dôležitých faktorov: typ batérie, kapacita, rýchlosť vybíjania a zodpovedajúci systém správy batérie (BMS).
1. Typ batérie: Najbežnejšie typy batérií sú lítiové a olovené. Lítiové batérie majú výhodu z hľadiska hmotnosti, hustoty kapacity a životnosti, vďaka čomu sú vhodnejšie pre moderné elektrické skútre. Na druhej strane olovené batérie sú cenovo dostupnejšie, ale majú tendenciu byť ťažšie a majú kratšiu životnosť.
2. Kapacita batérie (Ah): Kapacita batérie určuje, koľko energie dokáže poskytnúť a čím väčšia kapacita, tým dlhší dojazd kolobežky. Batérie s kapacitou medzi 5Ah a 10Ah sú zvyčajne dostatočné pre väčšinu elektrických skútrov a poskytujú dojazd 20 až 50 kilometrov. Môžete si vybrať správnu kapacitu batérie na základe vašich špecifických potrieb. Ak často jazdíte na dlhé vzdialenosti, odporúča sa batéria s vyššou kapacitou.
3. Rýchlosť vybíjania (hodnota C): Rýchlosť vybíjania batérie sa vzťahuje na to, koľko prúdu dokáže zvládnuť počas dlhšieho obdobia, zvyčajne sa vyjadruje ako „C“. Napríklad batéria s menovitým výkonom 10C môže vydávať prúd 10-násobok svojej kapacity. Vysoká rýchlosť vybíjania je dôležitá pre zaistenie stabilnej dodávky energie, najmä pri akcelerácii a jazde do kopca, bez toho, aby spôsobovala poklesy napätia alebo prehrievanie.
4. Battery Management System (BMS): Úlohou BMS nie je len predchádzať prebíjaniu a nadmernému vybíjaniu, ale tiež monitorovať stav každého jednotlivého článku a predchádzať nerovnováhe v rámci batériového bloku. Pre 24V systém konfigurácia zvyčajne zahŕňa 10S (séria 10) alebo 12S (séria 12), ktoré určujú rozsah napätia a zodpovedajúce požiadavky BMS. Uistite sa, že ste vybrali BMS, ktorý je kompatibilný so špecifikáciami batérie.
Pochopením týchto špecifikácií batérie si môžete vybrať 24V batériu, ktorá najlepšie vyhovuje potrebám vášho elektrického skútra.

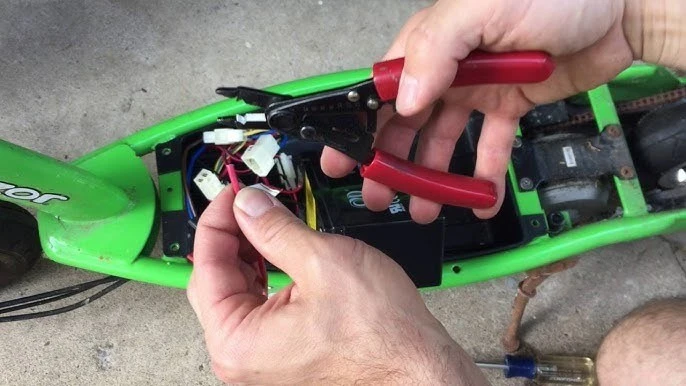

Princípy zapojenia batérie
Pochopenie princípov zapojenia batérie je kľúčové, aby sa zabezpečilo, že systém batérie vo vašom elektrickom skútri beží hladko a bezpečne. Zapojenie 24V batériového systému primárne zahŕňa pripojenie batérie k ovládaču, motoru a nabíjačke skútra. Poďme si rozobrať, ako každé pripojenie funguje a aké kroky s tým súvisia.
- Kladné a záporné pripojenia: Najprv sa musíte uistiť, že ste správne pripojili kladný a záporný pól batérie. Kladný pól je zvyčajne označený „+“ alebo červenou farbou, zatiaľ čo záporný pól je označený „-“ alebo čiernou farbou. Pri pripájaní batérie sa uistite, že kladný pól je pripojený ku kladnému vstupu na kolobežke a záporný pól k zápornému vstupu. Ak otočíte polaritu, kolobežka sa nemusí naštartovať, v horšom prípade sa môže poškodiť batéria alebo ovládač.
- Pripojenie batérie a ovládača: Batéria sa pripája k ovládaču skútra, ktorý reguluje napätie batérie a riadi výkon motora. Pri pripájaní sa uistite, že spojenie medzi batériou a ovládačom je bezpečné a dobre izolované, aby ste predišli zlému kontaktu alebo skratu. Mnoho ovládačov skútrov má špecifické vstupné porty pre batérie, takže ich správne pripojte podľa pokynov na zapojenie v používateľskej príručke.
- Pripojenie batérie a motora: Batéria musí byť tiež pripojená k motoru skútra. Batéria poskytuje energiu, zatiaľ čo motor poháňa kolesá. Toto pripojenie je zvyčajne riadené prostredníctvom ovládača, pretože ovládač upravuje výkon dodávaný z batérie na riadenie rýchlosti a krútiaceho momentu motora.
- Zapojenie systému správy batérie (BMS): BMS je jadrom systému správy batérie, ktorý je zodpovedný za monitorovanie stavu batérie a zabezpečenie, aby sa batéria neprebíjala alebo nevybíjala. Zapojenie BMS zvyčajne zahŕňa viacero vstupných a výstupných svoriek, ktoré monitorujú napätie každého jednotlivého článku batérie. Pri zapájaní sa uistite, že každý monitorovací kábel je správne pripojený k BMS pre presné riadenie.
Kroky inštalácie batérie
Inštalácia batérie je kritickou súčasťou procesu zapojenia, pretože správna inštalácia zaisťuje stabilitu a dlhú životnosť systému batérie. Nižšie sú uvedené všeobecné kroky na inštaláciu 24V batérie:
Vyberte si správne umiestnenie batérie: Najprv musíte nájsť vhodné miesto na inštaláciu batérie. Batéria by mala byť bezpečne namontovaná v polohe, kde sa nebude počas jazdy posúvať ani nevibrovať. Väčšina elektrických skútrov má určené priestory na inštaláciu batérie, ktoré sa zvyčajne nachádzajú pod palubou alebo stupačkou.
Zabezpečte batériu: Keď nájdete vhodné miesto, bezpečne pripevnite batériu k rámu kolobežky. Na udržanie batérie na mieste môžete použiť držiaky batérie, skrutky alebo pásku. Uistite sa, že je batéria pevne upevnená, aby sa predišlo akémukoľvek pohybu, ktorý by mohol spôsobiť poškodenie alebo nestabilitu.
Pripojte batériu k ovládaču a motoru: Ako už bolo spomenuté, pripojte kladný a záporný pól batérie k príslušným vstupom na ovládači a motore. Ak je BMS už nainštalovaný, skontrolujte, či je jeho vedenie správne pripojené aj k batérii, ovládaču a motoru.

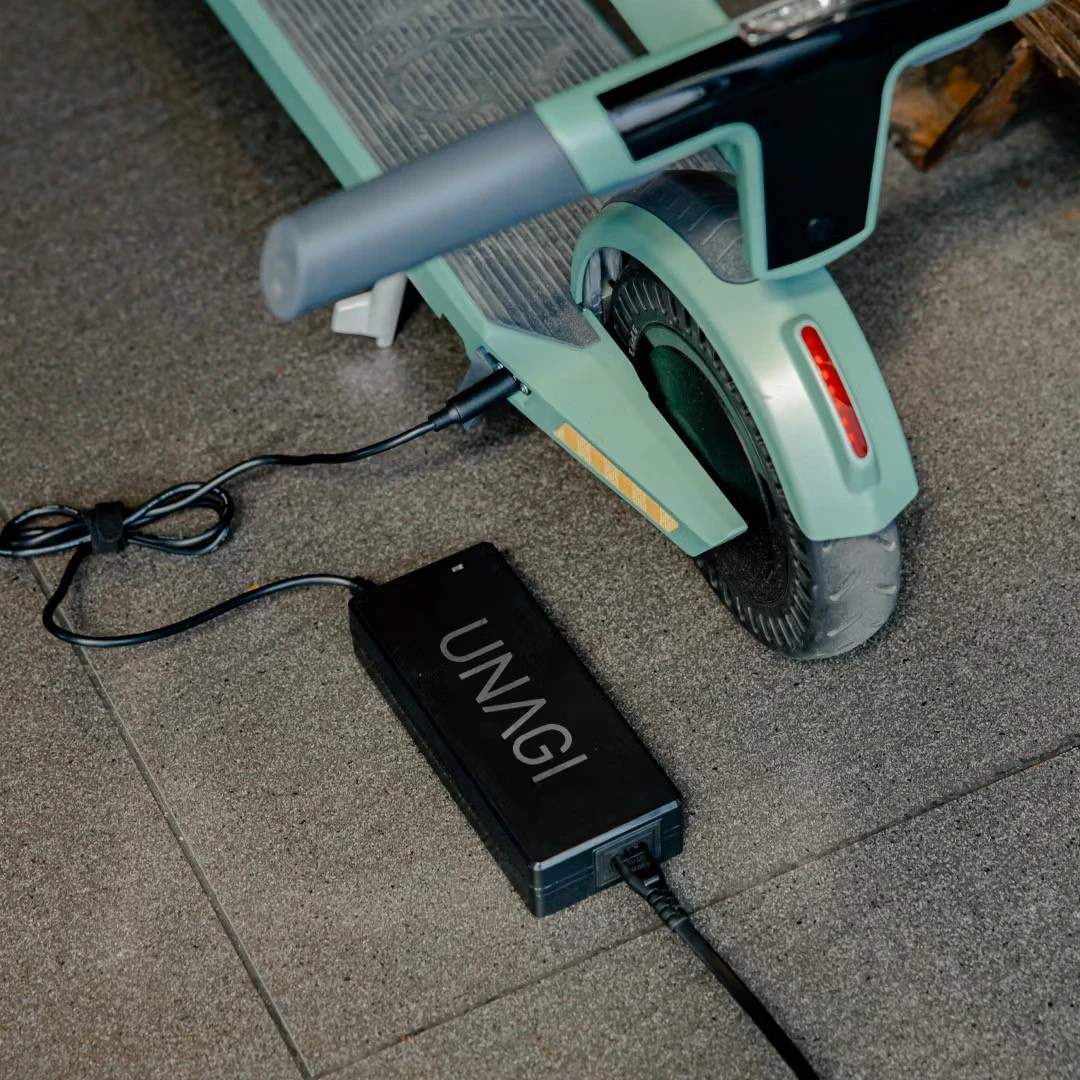

Pripojte port nabíjačky: Elektrické kolobežky majú zvyčajne nabíjací port, ktorý sa pripája k nabíjačke na dobíjanie batérie. Pri inštalácii batérie sa uistite, že je nabíjací port správne pripojený, aby sa neskôr ľahko nabila.
Skontrolujte pripojenia: Po inštalácii starostlivo skontrolujte všetky pripojenia, aby ste sa uistili, že sú bezpečné a že nie sú odkryté žiadne káble. Uistite sa, že všetky pripojenia sú dobre izolované, aby ste predišli skratom alebo iným elektrickým problémom.
Bezpečnostné opatrenia
Bezpečnosť by mala byť vždy najvyššou prioritou pri práci s batériami. Prijatie potrebných bezpečnostných opatrení počas inštalácie a zapojenia zaisťuje, že váš batériový systém zostane bezpečný a efektívny. Tu je niekoľko základných bezpečnostných opatrení:
Zabráňte skratom: Vždy sa uistite, že kladné a záporné póly batérie sa počas zapájania nedostanú do kontaktu so žiadnymi kovovými predmetmi. Použite izolačnú pásku, teplom zmršťovacie hadičky a iné ochranné materiály na zakrytie odkrytých vodičov a spojovacích bodov, aby ste predišli skratom.
Používajte poistky a prúdovú ochranu: Je dôležité nainštalovať poistky a prúdové ochranné zariadenia do vášho batériového systému. Poistky pomáhajú chrániť pred nadprúdom odpojením obvodu, ak prúd prekročí bezpečné limity. Vyberte poistku s príslušným menovitým prúdom na základe kapacity batérie a požiadaviek ovládača.
Vyhnite sa prebíjaniu a nadmernému vybíjaniu: Prebíjanie a nadmerné vybíjanie sú dve hlavné príčiny poškodenia batérie, najmä pri lítiových batériách. Uistite sa, že je systém správy batérií (BMS) správne nainštalovaný a funguje, pretože bude monitorovať napätie batérie a predchádzať nadmernému nabitiu alebo nadmernému vybitiu, čím pomáha predĺžiť životnosť batérie.
Pravidelné monitorovanie batérie: Po inštalácii pravidelne kontrolujte napätie, teplotu a fyzický stav batérie. Venujte pozornosť akýmkoľvek známkam opuchu, úniku alebo poškodenia, najmä po dlhšom používaní. Ak spozorujete akékoľvek abnormality, okamžite ich odstráňte výmenou alebo opravou batérie.
Batériu chráňte pred vodou a vysokými teplotami: Batériu nevystavujte vode, najmä v daždivom alebo vlhkom prostredí. Uistite sa, že je batéria dobre chránená pred vniknutím vody. Batériu navyše nevystavujte vysokým teplotám, pretože to môže viesť k prehriatiu, požiarom alebo výbuchom.
Dodržiavaním týchto bezpečnostných opatrení môžete zabezpečiť, aby systém batérie vášho elektrického skútra fungoval efektívne a bezpečne po dlhú dobu.
Ladenie a testovanie
Po dokončení inštalácie batérie a zapojenia je ďalším krokom vykonanie ladenia a testovania, aby ste sa uistili, že systém funguje správne a všetky pripojenia sú správne. Nižšie sú uvedené kroky na ladenie a testovanie:
Skontrolujte napätie batérie: Použite digitálny multimeter (DMM) na meranie napätia batérie a uistite sa, že je v správnom rozsahu. Pre 24V batériový systém by malo byť napätie pri plnom nabití blízko 24 voltov. Ak je napätie výrazne nižšie ako 24 V, batéria nemusí byť úplne nabitá alebo môže nastať problém s kabelážou.
Skontrolujte pripojenie ovládača a motora: Zapnite elektrický skúter a skontrolujte, či je napätie medzi batériou a ovládačom stabilné. Uistite sa, že motor beží hladko. Ak sa motor nespustí alebo vydáva nezvyčajné zvuky, môže to znamenať nedostatočné napájanie z batérie, zlé zapojenie káblov alebo problémy s nastavením ovládača.
Funkčné testovanie: Otestujte rôzne funkcie skútra, ako je zrýchlenie, brzdenie a riadenie. Skontrolujte, či batéria dokáže nepretržite napájať kolobežku a či všetky komponenty (motor, ovládač atď.) spolu dobre spolupracujú. Ak má kolobežka počas zrýchľovania pokles výkonu alebo sa zdá byť pod napätím, skontrolujte kapacitu batérie, nastavenia ovládača alebo káblové pripojenia.
Skontrolujte nabíjací port: Skontrolujte, či je nabíjačka správne pripojená k batérii a začne sa nabíjať. Skontrolujte kontrolku nabíjačky, aby ste sa uistili, že s procesom nabíjania nie sú žiadne problémy. Ak nabíjačka nefunguje, môže ísť o problém s portom batérie alebo samotnou nabíjačkou.
Kontrola teploty: Po dlhšom používaní skontrolujte teplotu batérie, ovládača a motora. Ak sa niektorý komponent prehrieva, môže to znamenať nadprúd, problém s kabelážou alebo neprimeraný odvod tepla. Uistite sa, že všetky časti pracujú v rámci svojich normálnych teplotných rozsahov.
Bežné problémy a riešenia
Počas používania sa môžu vyskytnúť bežné problémy s batériovým systémom elektrického skútra. Tu sú niektoré z týchto problémov a ich riešenia:
Elektrický skúter nejde naštartovať:
Príčina: Môže to byť spôsobené nedostatočným nabitím batérie, problémami s kabelážou alebo poruchou ovládača.
Riešenie: Najprv skontrolujte nabitie batérie, aby ste sa uistili, že je plná. Ak je batéria v poriadku, skontrolujte, či sú spojenia medzi batériou a ovládačom bezpečné. Nakoniec skontrolujte, či ovládač funguje správne.
Batéria sa nenabíja:
Príčina: Medzi možné príčiny patrí porucha nabíjačky, slabé pripojenie na nabíjacom porte alebo problémy so systémom správy batérie (BMS).
Riešenie: Skontrolujte, či nabíjačka a nabíjací port fungujú správne. Ak sa kontrolka nabíjačky nerozsvieti, skúste inú nabíjačku. Ak nabíjačka funguje, skontrolujte BMS, aby ste sa uistili, že nebráni nabíjaniu batérie.
Prehrievanie batérie:
Príčina: Môže k tomu dôjsť v dôsledku nadmerného vybitia, starnutia batérie alebo problémov počas nabíjania.
Riešenie: Skontrolujte, či nie je batéria príliš vybitá a nepoužívajte ju, keď je nabitá príliš nízko. Pravidelne kontrolujte stav batérie a uistite sa, že sa počas nabíjania neprehrieva. Ak batéria starne, zvážte jej výmenu.
Elektrická kolobežka nemá výkon počas akcelerácie:
Príčina: Problémom môže byť nedostatočné nabitie batérie, starnutie batérie alebo nastavenia ovládača.
Riešenie: Skontrolujte nabitie batérie, aby ste sa uistili, že je plná. Ak je batéria v poriadku, skontrolujte nastavenia ovládača, aby ste sa uistili, že nedochádza k obmedzeniu napájania alebo poruche.
Problémy s displejom batérie:
Príčina: Môže sa vyskytnúť problém so systémom správy batérie (BMS), ktorý spôsobuje nepresné údaje o stave batérie.
Riešenie: Skontrolujte zapojenie BMS, aby ste sa uistili, že je správne pripojené a správne monitoruje každú bunku. Ak problémy pretrvávajú, prekalibrujte BMS alebo ho vymeňte.
Údržba a starostlivosť
Pravidelná údržba a starostlivosť sú nevyhnutné na predĺženie životnosti batérie a zaistenie toho, aby elektrická kolobežka fungovala čo najlepšie. Tu je niekoľko dôležitých tipov na údržbu a starostlivosť:
Pravidelne kontrolujte napätie a stav batérie: Pomocou digitálneho multimetra pravidelne kontrolujte napätie batérie a uistite sa, že je v dobrom stave. Pred nabíjaním nenechajte batériu úplne vybiť, pretože lítiové batérie fungujú najlepšie, keď sú nabité na 20 %-80 %. Zabráňte hlbokému vybitiu, aby ste predĺžili životnosť batérie.
Vyčistite pripojovacie porty batérie: Pravidelne čistite pripojovacie porty batérie, aby ste sa uistili, že sa na nich nenahromadil prach alebo korózia. Prach alebo korózia môžu viesť k slabému kontaktu, čo ovplyvňuje výkon nabíjania a vybíjania batérie.
Batériu udržujte v suchu: Batériu nevystavujte vode ani vlhkosti, najmä pri používaní vo vlhkom prostredí. Uistite sa, že priehradka na batérie je vodotesná a zabraňuje vniknutiu vody.
Pravidelne kontrolujte systém správy batérie (BMS): BMS je jadrom systému batérie. Pravidelne kontrolujte jej stav, aby ste sa uistili, že správne funguje, a sledujte stav batérie. Ak BMS nefunguje správne, okamžite ho opravte alebo vymeňte.
Správne skladovanie batérie: Ak plánujete uskladniť skúter na dlhšiu dobu, uchovávajte batériu na suchom a chladnom mieste. Teplota skladovania by mala byť v ideálnom prípade medzi 5 stupňami a 20 stupňami, pričom sa treba vyhnúť prostrediam s vysokou alebo nízkou teplotou, ktoré by mohli znížiť výkon batérie.
Vyhnite sa dlhodobému používaniu pri vysokej teplote: Používanie skútra v prostredí s vysokou teplotou môže urýchliť starnutie batérie. Snažte sa vyhnúť jazde na kolobežke dlhší čas v horúcom počasí, najmä v lete, aby ste predišli prehriatiu a poškodeniu batérie.
Dodržiavaním týchto postupov pravidelnej údržby a starostlivosti môžete predĺžiť životnosť batérie a zabezpečiť, aby vaša elektrická kolobežka zostala v špičkovom stave, čím sa zabráni zbytočným poruchám a zníženiu výkonu.
Záver
Zapojenie a údržba 24V batériového systému pre váš elektrický skúter sa môže zdať náročná úloha, ale so správnymi znalosťami a starostlivým zameraním na detail to môže byť jednoduchý proces. Od pochopenia princípov zapojenia až po zabezpečenie správnej inštalácie a prísneho testovania, každý krok zohráva rozhodujúcu úlohu pri zabezpečovaní hladkého a efektívneho chodu vášho skútra. Pamätajte, že správna údržba batérie je rovnako dôležitá ako inštalácia; Pravidelné kontroly, správne skladovanie a včasné riešenie problémov môžu predĺžiť životnosť vašej batérie a udržať vašu elektrickú kolobežku v špičkovom stave.
Či už ste skúsený nadšenec alebo nováčik vo svete elektrických skútrov, dodržiavanie týchto pokynov vám pomôže dosiahnuť spoľahlivé nastavenie batérie s dlhou životnosťou.
Nájdite vysoko kvalitných dodávateľov batérií

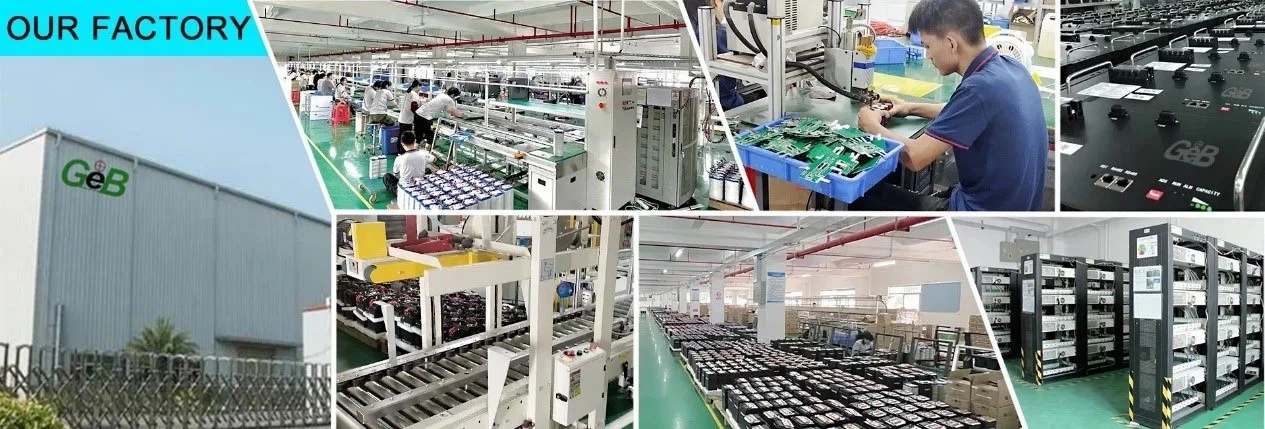

V GEB sme v popredí priemyslu lítiových batérií od roku 2009 a sme hrdí na to, že sme uznávaní ako lídri v poskytovaní vysokovýkonných batérií prebatéria elektrického skútra, batéria pre e-bike, batéria pre motorku a ďalšie.
