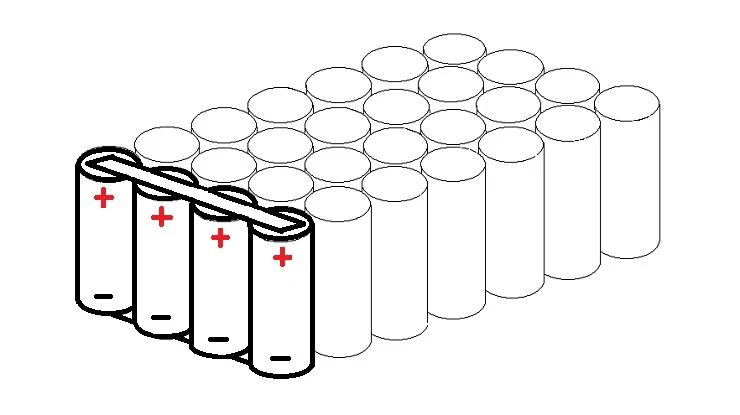

Pri navrhovaní batérií môže mať výber medzi sériovým a paralelným zariadením významný vplyv na výkon, bezpečnosť a životnosť batérie. Konštrukcia batérie je komplexná a chúlostivá a vyžaduje si dôkladné pochopenie niektorých kľúčových technických problémov. V tomto dokumente sú diskutované technické výzvy v sériovom a paralelnom dizajne batérií z desiatich aspektov, ako je konzistencia batérie, vyrovnávanie napätia a prúdu a návrh systému riadenia teploty.
1. Batéria je nekonzistentná
Konzistencia batérie sa vzťahuje na podobnosť každej batériovej jednotky, pokiaľ ide o kapacitu, napätie, vnútorný odpor, krivku vybíjania atď. Rozdiely vo výkone batérie môžu spôsobiť problémy v sériových alebo paralelných batériových súpravách. Napríklad v sériovej konfigurácii je celkový výkon batérie ovplyvnený najhorším článkom; V paralelnej konfigurácii môžu výkonnostné rozdiely viesť k nerovnomernému rozloženiu prúdu, čo ovplyvňuje životnosť a účinnosť celej sady batérií.
problém:V sériovej konfigurácii, ak je jedna batéria vybitá, celá batéria sa nebude môcť úplne vybiť, čo spôsobí plytvanie energiou a zníženie účinnosti; V paralelnej konfigurácii je prúdové zaťaženie rôznych batérií odlišné, čo môže ľahko spôsobiť lokálne prehriatie a zníženie výkonu batérií.
Riešenie:
Screening batérie:Vo výrobnom procese by sa malo používať vysoko presné testovacie zariadenie na prísne skríning každej batériovej jednotky, aby sa zabezpečil vysoký stupeň konzistentnosti parametrov, ako je kapacita, napätie a vnútorný odpor. Bežné metódy skríningu zahŕňajú test OCV (napätie naprázdno), test vnútorného odporu a test kapacity. Tieto testy účinne odstraňujú neštandardné batérie a vyhýbajú sa zostavovaniu nekonzistentných batériových článkov.
Konštrukcia vyvažovacieho obvodu:Integrujte aktívne alebo pasívne vyvažovacie obvody do systému správy batérie (BMS). Aktívny vyrovnávací obvod môže prenášať elektrinu prostredníctvom spínacej indukčnosti alebo kapacity, aby sa realizovala redistribúcia energie v batérii. Pasívne vyrovnávanie upravuje napätie batérie spotrebou prebytočnej energie. Aktívne vyvažovanie je zložité, ale efektívne, vhodné pre veľkokapacitné akumulátory a pasívne vyvažovanie je vhodné pre malé a stredne veľké akumulátory.
2. Vyvážte napätie a prúd
V sériových batériách je problém vyrovnávania napätia kľúčom k zabezpečeniu rovnomerného nabíjania a vybíjania každého článku. Batéria bez obvodu vyrovnávania napätia prebije alebo podbije časť batérie, čo ovplyvní životnosť celej batérie. Paralelná batéria čelí problému rovnováhy prúdu a rozdiel vo vnútornom odpore vedie k nerovnomernému rozloženiu prúdu, čo môže spôsobiť, že niektoré batérie znášajú väčšie prúdové zaťaženie.
Konkrétne problémy:Batérie s nerovnomerným napätím môžu spôsobiť prebitie a poškodenie niektorých batérií alebo predčasné vybitie počas vybíjania; Nevyvážený prúd paralelnej batériovej jednotky urýchli starnutie batériovej jednotky a skráti životnosť batérie.
Riešenie:
Aktívny vyvažovací obvod:Prostredníctvom kombinácie induktorov, kondenzátorov a riadiacich čipov, inteligentného prenosu energie, na dosiahnutie efektívneho vyrovnávania napätia. Táto metóda môže účinne znížiť vnútornú spotrebu batérie a zlepšiť účinnosť nabíjania a vybíjania celej batérie. Bežné metódy vyvažovania zahŕňajú vyvažovanie letmej kapacity a vyvažovanie spínanej indukčnosti. Musíte vybrať vhodné riešenie na základe scenára aplikácie batérie.
Pasívny vyrovnávací obvod:Prostredníctvom odporu spotrebuje prebytočnú energiu vysokonapäťovej batérie. Táto metóda je jednoduchá, lacná, ale s nízkou účinnosťou a tvorbou tepla, vhodná na vyvážené zaobchádzanie s malými akumulátormi. Počas návrhu by sa mala venovať pozornosť výkonu a výkonu rozptylu tepla rezistora, aby sa zabránilo lokálnemu prehriatiu počas procesu vyrovnávania.
3. Návrh systému tepelného manažmentu
Batéria bude pri práci generovať veľa tepla, najmä keď je väčší výboj prúdu zreteľnejší. Ak teplo nie je efektívne distribuované, teplota batérie sa bude postupne zvyšovať, čo má za následok znížený výkon batérie, skrátenú životnosť a dokonca aj riziko tepelného úniku.
Konkrétne problémy:Nerovnomerná teplota spôsobí prehriatie niektorých batériových jednotiek, čo bude mať za následok zvýšený vnútorný odpor, rozklad elektrolytu a iné problémy a dokonca aj požiar.
Riešenie:
Tepelne vodivé materiály a dizajn odvodu tepla:Pri konštrukcii batérie je možné pridať materiály s vysokou tepelnou vodivosťou, ako sú dosky na odvádzanie tepla z hliníkovej zliatiny, tepelné silikónové podložky atď., Ktoré môžu rýchlo exportovať teplo generované batériovou jednotkou. Optimalizujte kanály prúdenia vzduchu vo vnútri batérie, aby ste zlepšili odvod tepla prirodzenou konvekciou alebo nútenou konvekciou ventilátorom. Pri vysokovýkonných aplikáciách možno uvažovať o odvode tepla chladením kvapalinou a účinnosť odvodu tepla je vyššia absorbovaním tepla cez cirkulujúce chladivo.
Monitorovanie teploty a aktívne chladenie:Do BMS je integrovaný teplotný senzor, ktorý monitoruje teplotu každej bunky v reálnom čase. Ak je teplota príliš vysoká, systém automaticky zníži záťaž alebo upraví schému odvodu tepla. Inteligentný chladiaci systém zároveň dokáže automaticky spustiť ventilátor alebo kvapalinový chladiaci systém podľa stavu teploty batérie, aby sa predišlo poruche batérie spôsobenej prehriatím.
4. Konštrukčný návrh batérie
Konštrukčné riešenie batériovej jednotky by malo zabezpečiť nielen stabilitu batériovej jednotky, ale tiež optimalizovať jednoduchosť elektrického pripojenia, odvod tepla a údržbu. Nerozumné konštrukčné riešenie povedie k slabému kontaktu batérie, poškodeniu vibráciami a dokonca aj skratom a iným problémom.
Konkrétne problémy: Neprimeraná štruktúra môže spôsobiť uvoľnenie batérie, jej opotrebovanie, zvýšenie vnútorného prechodového odporu, čo má za následok lokálne zahrievanie a zhoršenie výkonu.
Riešenie:
Modulárny dizajn:Modulárna konštrukcia batériovej jednotky umožňuje samostatné balenie a jednoduché pripojenie jedného batériového modulu a rýchlu výmenu poškodeného modulu, aby sa zlepšila pohodlnosť údržby batérie. Konštrukcia seizmickej štruktúry je prijatá medzi modulmi, aby sa znížil vplyv vonkajšej sily na batériovú jednotku.
Ochranné materiály a vylepšenie dizajnu:Na zabalenie modulu batérie použite penu absorbujúcu nárazy, gumené podložky a iné materiály, aby ste znížili vonkajšie otrasy a otrasy. Materiály krytu by mali byť ohňovzdorné, vodotesné, vysokopevné materiály odolné voči korózii, ako je hliníková zliatina, nehrdzavejúca oceľ alebo technické plasty, a vetracie otvory a chladiče by mali byť navrhnuté tak, aby optimalizovali tepelné hospodárenie.

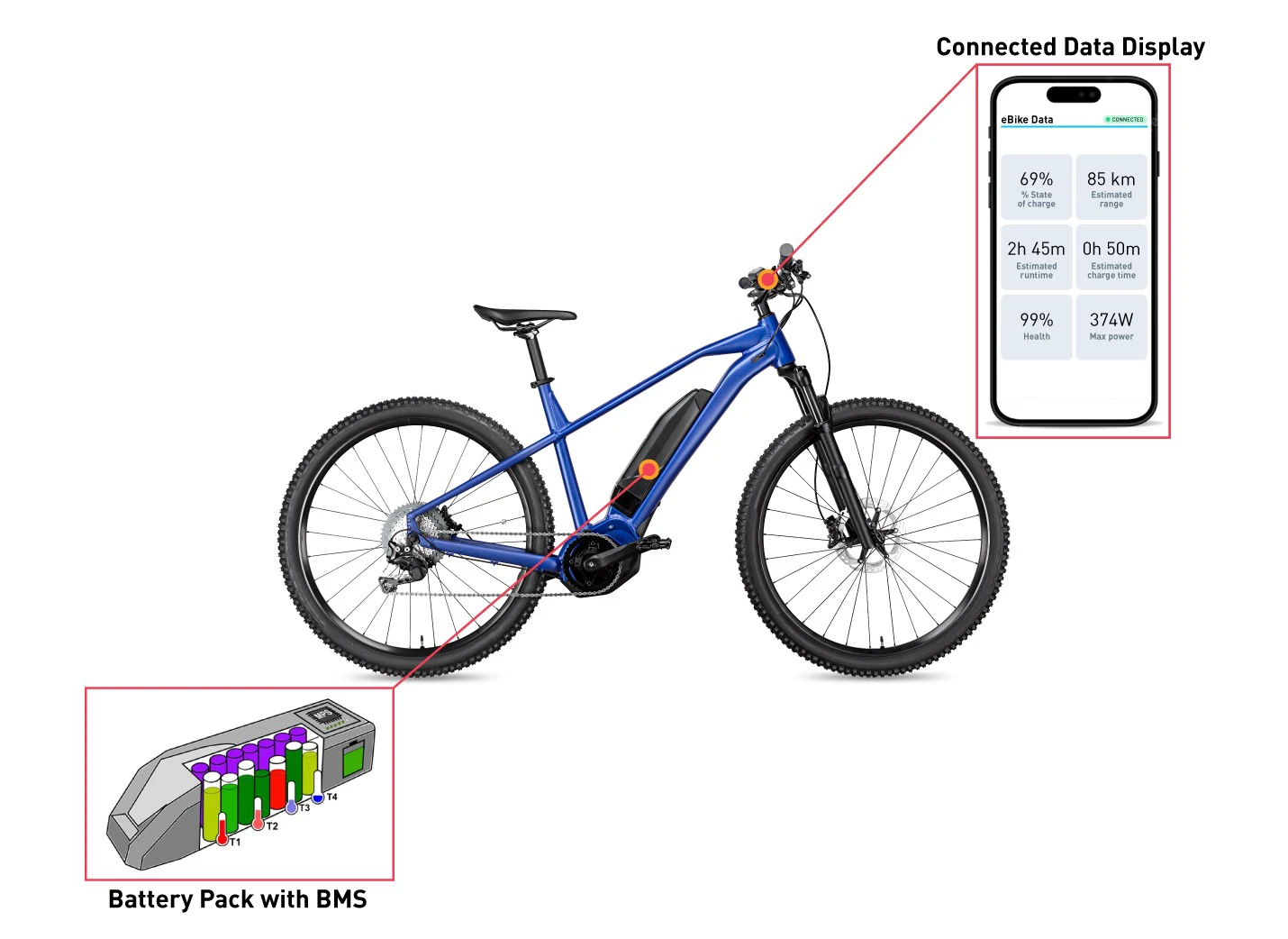

5. Systém správy batérie (BMS)
BMS (Battery Management System) je riadiace centrum akumulátora, ktoré je zodpovedné za monitorovanie a riadenie parametrov výkonu, napätia, prúdu a teploty batérie v reálnom čase. Funkcie BMS zahŕňajú vyváženie batérie, diagnostiku porúch, kontrolu nabíjania a vybíjania atď. Jeho výkon určuje celkovú bezpečnosť a účinnosť batérie.
Špecifické problémy: Ak BMS nie je správne navrhnutý, abnormálny stav sa nemusí zistiť včas, čo môže viesť k problémom, ako je prebíjanie, nadmerné vybíjanie alebo prehrievanie batérie.
Riešenie:
Vysoko presné monitorovacie senzory: V BMS sú zabudované vysoko presné senzory napätia, prúdu a teploty, ktoré dokážu presne zisťovať stavové parametre batérie a prenášať ich do riadiacej jednotky BMS v reálnom čase. Riadiaca jednotka analyzuje správanie batérie pri nabíjaní a vybíjaní a nastavenie vyváženia pomocou vstavaných algoritmov na zaistenie bezpečnosti systému.
Inteligentné algoritmy a analýza údajov: Pokročilé algoritmy správy batérie, ako sú neurónové siete, strojové učenie a ďalšie technológie, sa používajú na analýzu údajov o používaní batérie na predpovedanie zdravotného stavu a zostávajúcej životnosti batérie. Na základe výsledkov analýzy algoritmu BMS aktívne optimalizuje stratégiu nabíjania a vybíjania, aby maximalizovala životnosť batérie.
6. Návrh obvodu ochrany batérie
Ochranný obvod batérie je dôležitým bezpečnostným opatrením na zabránenie prepätiu, podpätiu, skratu a nadprúdu batérie. Ak batéria nemá vhodný ochranný obvod, je ľahké spôsobiť nebezpečenstvo v extrémnych prípadoch a vo vážnych prípadoch spôsobí požiar alebo výbuch.
Špecifické problémy: Chýbajúci alebo zle navrhnutý ochranný obvod môže spôsobiť poškodenie batérie počas nabíjania a vybíjania alebo zlyhať pri prerušení prúdu počas skratu.
Riešenie:
Viacnásobný ochranný mechanizmus: Navrhnite a integrujte viacero ochranných obvodov, vrátane prepäťovej ochrany, podpäťovej ochrany, nadprúdovej ochrany, ochrany proti skratu atď. Každý ochranný obvod je navrhnutý tak, aby pracoval nezávisle od BMS, čím sa zabezpečí ochrana batérie v prípade majstrovské zlyhanie. Napríklad nadprúdová ochrana môže byť navrhnutá pomocou kombinácie MOS trubice a rýchlej poistky, aby sa dosiahla funkcia okamžitého výpadku napájania.
Návrh obojsmernej ochrany a izolácie: Návrh obojsmerného ochranného obvodu môže súčasne monitorovať proces nabíjania a vybíjania batérie, aby sa zabránilo ovplyvneniu batérie abnormalitami na nabíjačke a konci záťaže. Izolačný obvod medzi súpravami batérií je navrhnutý tak, aby zabránil spätnému toku prúdu medzi článkami batérie a zlepšil celkovú elektrickú bezpečnosť.
7. Účinnosť a strata energie
Strata energie v konštrukcii sériovo paralelnej batérie pochádza hlavne z vnútorného odporu, odporu konektora a spotreby energie BMS a ochranného obvodu. Pri vysokoprúdovej prevádzke sa tieto straty ešte zvýšia, čím sa priamo zníži celková účinnosť a výdrž batérie.
Špecifické problémy: Nízka účinnosť povedie k kratšej životnosti batérie, čo ovplyvní skutočný zážitok z používania zariadenia, a dlhodobá strata energie tiež zvýši teplo batérie.
Riešenie:
Optimalizované spojovacie materiály: Používajte spojovacie materiály s nízkym odporom a vysokou vodivosťou, ako je medená fólia, pocínovaný medený pásik alebo pásik z hliníkovej zliatiny. Optimalizujte proces zvárania pomocou laserového zvárania, ultrazvukového zvárania a iných pokročilých technológií, aby ste zabezpečili stálosť a nízky odpor spojovacieho bodu, znížili straty elektrickej energie v spojovacom bode.
Vylepšená energetická účinnosť BMS: BMS by sa mal navrhovať s ohľadom na optimalizáciu energetickej účinnosti, aby sa predišlo zbytočnej spotrebe energie. Znížte spotrebu energie samotného BMS pomocou čipov s nízkou spotrebou a inteligentných režimov spánku. K BMS je možné pridať aj moduly na rekuperáciu energie na obnovu a opätovné využitie prebytočnej energie vo vnútri batérie na zlepšenie celkovej energetickej účinnosti.
8. Bezpečnosť a spoľahlivosť
Batériové súpravy sa musia pri skutočnom používaní vysporiadať s rôznymi drsnými prostrediami, ako sú vibrácie, nárazy a vysoká teplota, pričom bezpečnosť a spoľahlivosť konštrukcie batérií je rozhodujúca. Zlyhanie jedinej batérie môže spôsobiť problémy s celou batériou, čo vedie k poruche zariadenia a dokonca k ohrozeniu bezpečnosti používateľa.
Špecifické problémy: Porucha ktorejkoľvek jednotky v batériovej jednotke sa môže rozšíriť, čo má za následok celkové zlyhanie batériovej jednotky alebo bezpečnostnú nehodu.
Riešenie:
Viacvrstvová ochrana a redundantný dizajn: Pri navrhovaní batériových jednotiek by sa mala zvážiť viacvrstvová ochrana, ako napríklad pridanie bezpečnostných komponentov, ako sú požiarne priečky a ventily odolné voči výbuchu, do konštrukčného návrhu. Redundantný dizajn umožňuje, aby zvyšok batérie správne fungoval, keď niektoré jednotky zlyhajú, čím sa zvyšuje celková bezpečnosť.
Prísne testovanie a certifikácia: batérie musia pred výrobou prejsť prísnym testovaním adaptability na životné prostredie, vrátane testu vibrácií, testu pádom, testu tepelného cyklu atď. medzinárodné bezpečnostné normy, zvyšujú dôveru používateľov.
9. Funkcie dynamickej odozvy
Batérie musia rýchlo reagovať na zmeny zaťaženia, aby sa zabezpečila stabilita zariadenia. Batéria s pomalou dynamickou odozvou spôsobí nestabilnú prevádzku zariadenia a výrazné kolísanie napätia, čo ovplyvní používateľskú skúsenosť.
Špecifické problémy: Nedostatočná odozva batérie môže spôsobiť zrýchlenie a spomalenie zariadenia alebo jav poklesu napätia pri dramatickej zmene záťaže.
Riešenie:
Výber vysokorýchlostnej batérie: Vyberte vysokorýchlostné batériové články s vynikajúcou charakteristikou dynamickej odozvy, ktoré dokážu rýchlo upraviť výstup pri rýchlych zmenách zaťaženia. V kombinácii s algoritmom rýchlej odozvy BMS je možné ďalej optimalizovať výstupné dynamické charakteristiky batérie.
Indukčný filter a kapacitná kompenzácia: Indukčný filter a kapacitná kompenzačná sieť sú navrhnuté na výstupnom konci batérie, aby sa znížili výkyvy napätia a zlepšila sa schopnosť dynamickej odozvy batérie. Táto konštrukcia zmierňuje kolísanie napätia a zabezpečuje stabilnú prevádzku zariadenia pri vysokých zmenách zaťaženia.
10. Technológia pripojenia a výber materiálu
Pripojovacia časť akumulátora potrebuje vynikajúci elektrický a tepelný výkon. Zlé pripojenie vedie k zvýšenému odporu, zahrievaniu kontaktov a dokonca k roztaveniu, čo môže vo vážnych prípadoch spôsobiť poruchu batérie.
Špecifické problémy: Nesprávne spojovacie materiály alebo nesprávny proces môžu zvýšiť odpor batérie, čo spôsobí lokálne prehriatie, čo má za následok stratu energie a bezpečnostné riziká.
Riešenie:

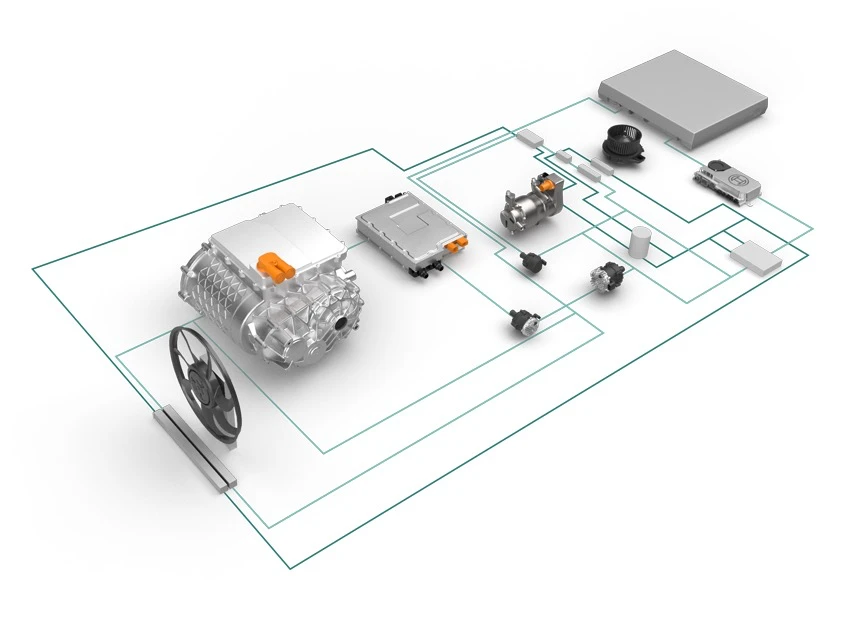

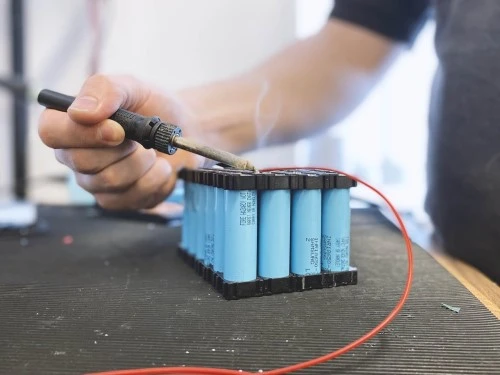

Vyberte vysokokvalitné konektory a zváracie technológie: V spojoch batériových blokov sa bežne používajú metódy zvárania, ako je laserové alebo ultrazvukové zváranie. Tieto metódy zaisťujú nízku odolnosť a vysokú mechanickú pevnosť v mieste pripojenia a zabraňujú zlému kontaktu v dôsledku vibrácií alebo teplotných zmien.
Používajte tepelne odolné izolačné materiály: Spojovacie časti v batériovej súprave by mali byť obalené tepelne odolnými a opotrebeniu odolnými izolačnými materiálmi, ako je tepelne odolná páska a teflónové izolované rúrky. Tieto materiály môžu účinne zabrániť skratu alebo úniku v mieste pripojenia a zlepšiť bezpečnosť a životnosť batérie.
